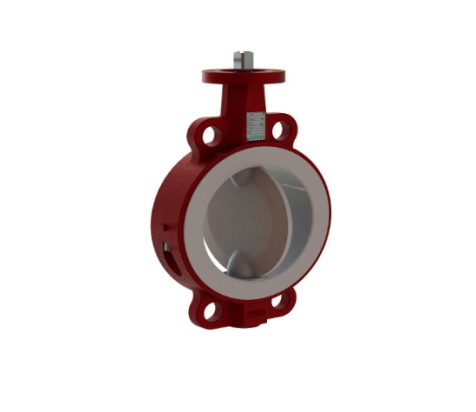

Vlinderklep 1 | Beta Industrie

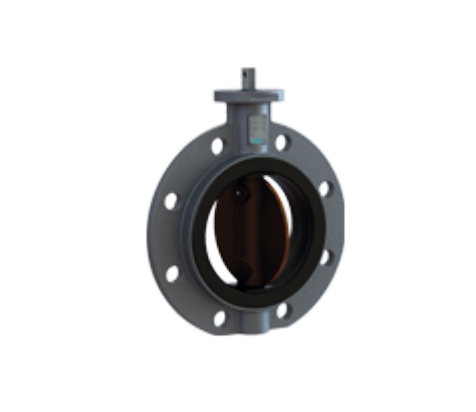

Vlinderklep 2 | Beta Industrie

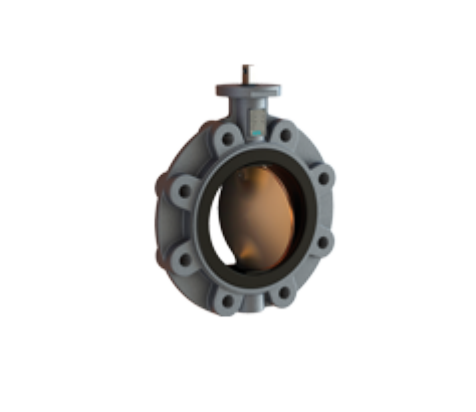

Vlinderklep 3 | Beta Industrie

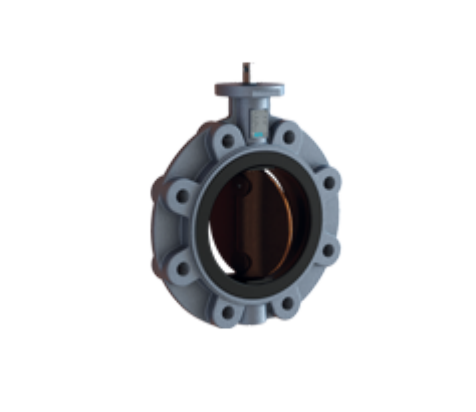

Vlinderklep 5 | Beta Industrie

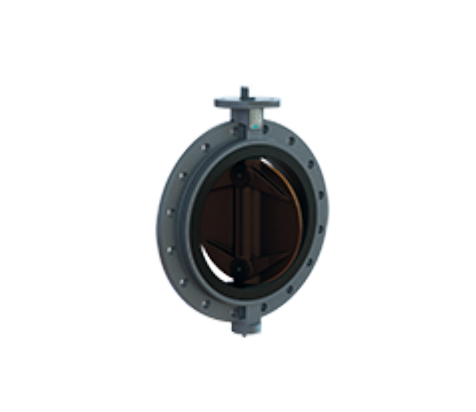

Vlinderklep 4 | Beta Industrie

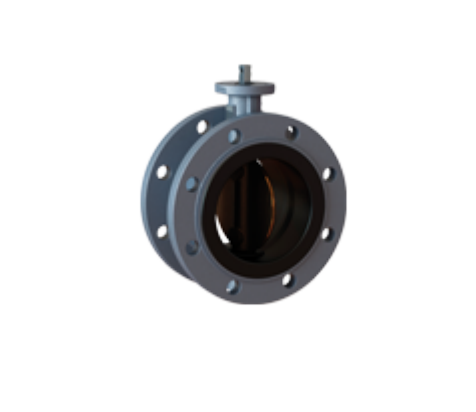

Vlinderklep 6 | Beta Industrie

Vlinderkleppen van BÈTA industrie

BÈTA industrie heeft een breed assortiment aan vlinderkleppen, de vlinderkleppen worden namelijk in diverse uitvoeringen gemaakt. Er is onderscheid te maken in de manier waarop het klepblad in de behuizing wordt gemonteerd. Elke uitvoering heeft specifieke voordelen en worden daarom in verschillende toepassing ingezet. Het voordeel van een vlinderklep is dat het een relatief eenvoudige klep is, korte inbouwmaat, in diverse materialen te verkrijgen, grote maten en eenvoudig te automatiseren.

Verschillende type vlinderkleppen

Concentrische uitvoering

De concentrische vlinderkleppen zijn de meest gebruikte vlinderkleppen. Door concentrisch ontwerp zit de as precies in het midden van het klepblad. Hierdoor blijft het klepblad in zowel geopende als gesloten positie altijd in contact met de afdichting. Deze vlinderklep volstaat voor minder kritische toepassingen prima en zeker in situaties dat de klep zeer regelmatig wordt geopend en gesloten. Deze kleppen zijn leverbaar als wafer, lug, geflensd of dubbel geflenste uitvoering en diverse afdichtingsmaterialen.

High performance kleppen

Naast concentrische zijn vlinderkleppen ook te leveren met een Dubbel, Tripel of zelfs Quadrupel excentrisch high performance ontwerp. Het grote verschil is, dat bij deze kleppen het klepblad aan de as wordt gemonteerd, waardoor de belasting op de afdichting minder groot is. Wanneer de klep is geopend, is er geen contact met de afdichting. Hierdoor zal deze minder vervormen of slijten en is de bedienbaarheid van de klep optimaal. In toepassingen waarbij de klep minder frequent wordt gebruikt, is dit de betere keuze. De afdichting is hierdoor preciezer en betrouwbaarder, waardoor deze klep goed in te zetten zijn in kritische processen. Bijvoorbeeld bij hoge temperaturen, hogere drukken of waar druk aan beide zijde van de afdichting kan ontsnappen. Deze kleppen zijn leverbaar als wafer, lug, geflensd of dubbel geflenste uitvoering.

Materiaalsoorten van de vlinderkleppen

Alle vlinderklep modellen zijn verkrijgbaar in verschillende materiaalsoorten. Vraag onze experts welk materiaalsoort het meest geschikt is voor uw doeleinde.

  • Ductile Iron, GGG40,DIN 1691 60-40-18,ASTM A536 400-18, BS 1452
  • Carbon Steel, ASTM A216, GS-C 25, BS 1504
  • Stainless Steel, 1.4408, A351-CF8M
  • Aluminium Bronze, BS1400, ASTM B148 AB2, G-CuAl10Ni
  • Bronze Casting, C-CuSn10Zn, DIN 1705 (RG10), ASTM B584 LG1
  • Titanium (Gr.2, Gr.5, Gr. 7)
  • Nickel alloys (Hastelloy®)
  • Incoloy®
  • Inconel®
  • Monel
  • Alloy 20
  • (Super) Duplex
  • (UNS S31803, S31254, S32750, S32760, ZERON100 etc. )

Afdichtingsmaterialen vlinderkleppen

  • NBR
  • HNBR
  • Silicone
  • Grafiet
  • EPDM
  • FKM / Viton
  • PTFE / Teflon
  • Metal seat

Bediening en opties van de kleppen

Standaard worden de vlinderkleppen geleverd als handbediening, maar elke klep is te voorzien van:

  • Pneumatische Actuators (enkel en dubbel werkend)
  • Electrische Actuators (eventuel met spring return)
  • Tandwiel aandrijving
  • Limit switch boxes
  • Positie indicators
  • Klep vergrendeling
  • Hart Protocol
  • Positioner

Vlinderkleppen van hoogwaardige kwaliteit

Al onze vlinderkleppen worden tijdens en na productie uitgebreid getest (op druk, functionaliteit en torque) conform de API-598 or BS 5155 richtlijnen en volgens onze interne en internationale kwaliteitsstandaarden zoals, KIWA, WRAS, Lloyds RS, Bureau Veritas, Det Norske Veritas, China Classification Society, American Bureau of Shipping, TUV / ABS, EN 593 en API 609. Onze vlinderkleppen zijn beschikbaar in maten van DN 40 (1½″) tot en met DN1600.

Bent u benieuwd naar de vlinderkleppen of wilt u er meer informatie over? Neem dan contact op via onderstaande button. Onze specialisten helpen u graag!
